_{انواع نقشه}

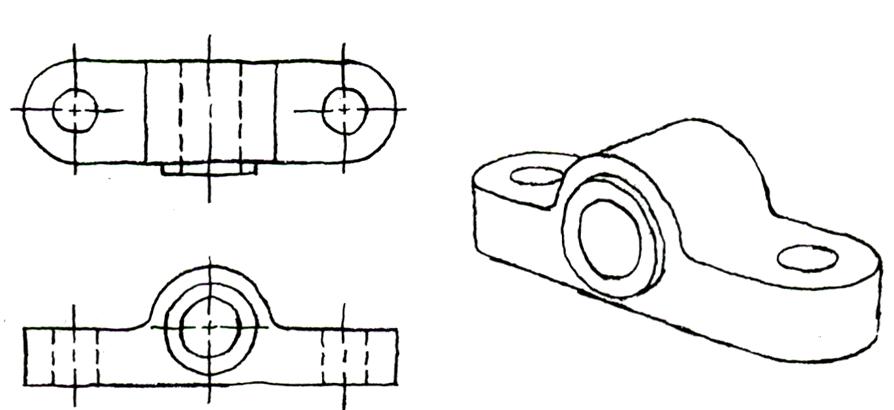

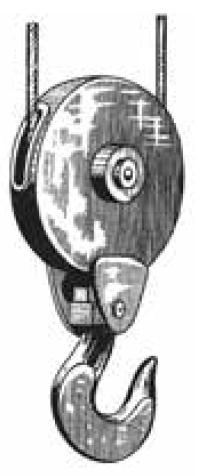

_{نقشه با دست آزاد:}_{نقشه‌ای ابتدایی است از یک قطعه یا یک طرح كه با دست آزاد (بدون به‌كارگيری ابزار) کشیده می‌شود. این نقشه را «نقشه‌ی دستی» یا «اسکچ» هم می‌گویند.}

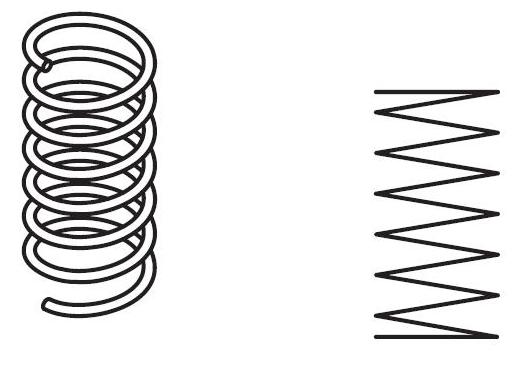

_{نقشه‌ی اختصاری:}_{شکلی است نمادین یا مختصر که یک قطعه را در ساده‌ترین حالت ممکن، معرفی می‌کند و در همه‌ی زمینه‌های صنعتی کاربرد دارد.}

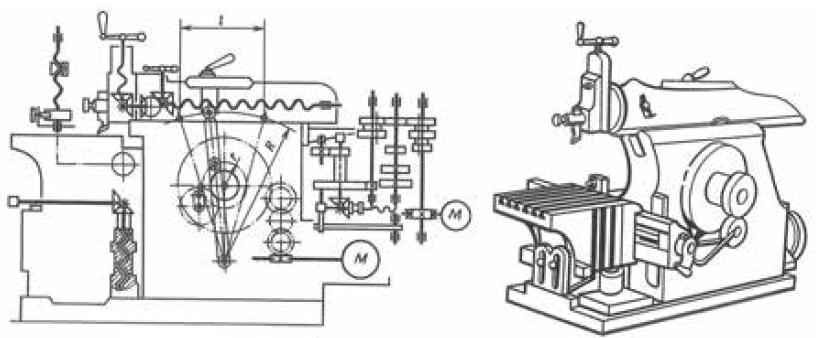

_{نقشه‌ی شماتیک:}_{در این نقشه، قطعات، به ویژه اجزای ماشین، به صورت نمادین معرفی می‌شود و بیش‌تر برای نمایش مجموعه‌ها مناسب است.}

_{دستگاه صفحه‌تراش}

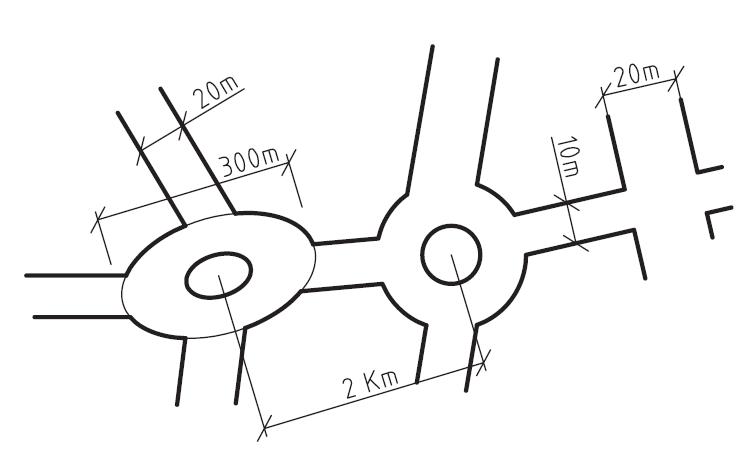

_کروکی:_{این نوع نقشه معمولاً به صورت دستی رسم می‌شود و در آن مقیاس‌ها رعایت نمی‌شود؛ مانند آدرس یا نقشه‌ی تصادف.}

_{نقشه‌ی هندسی:}_{نقشه‌ای است که در رسم آن باید از اصول و قضایای هندسی کمک گرفت. نمودارها هم نوعی نقشه‌ی هندسی هستند.}

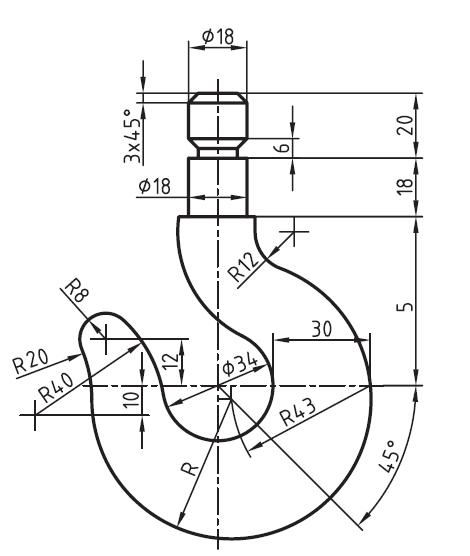

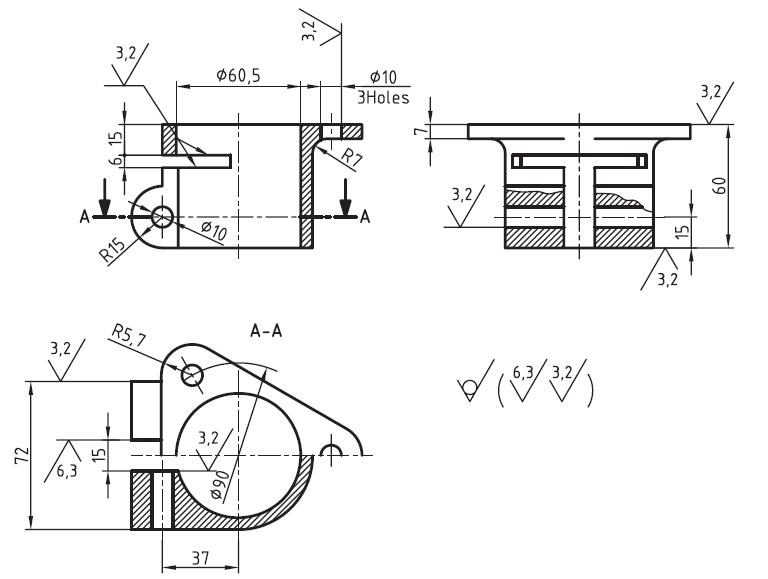

_{نقشه‌ی ساده:}_{نقشه‌ای است که یک قطعه را با جزيیات لازم برای ساخت، معرفی می‌کند.}

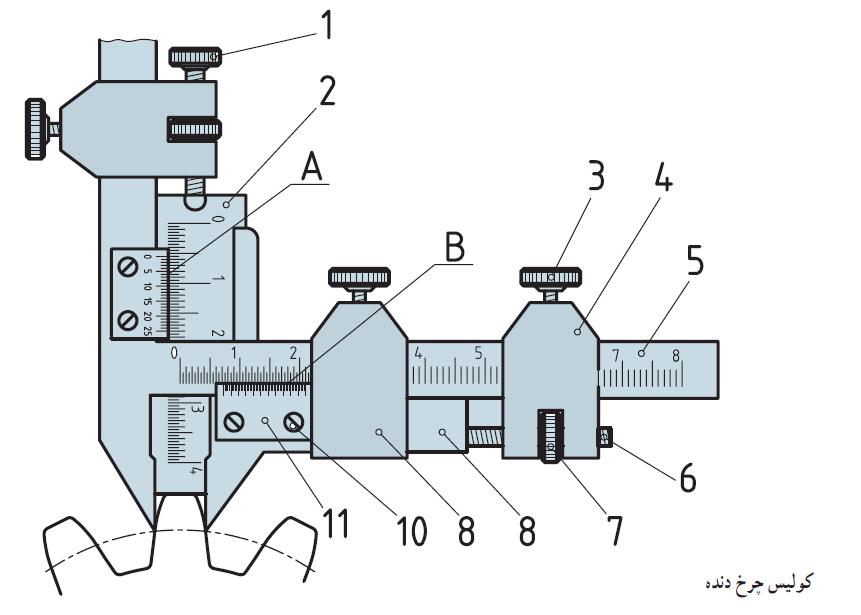

_{نقشه‌ی ترکیبی:}_{نقشه‌ای است که مجموعه‌ی قطعات یک مکانیزم را در کنار هم معرفی می‌کند. این نقشه را «نقشه‌ی مرکب» هم می‌گویند.}

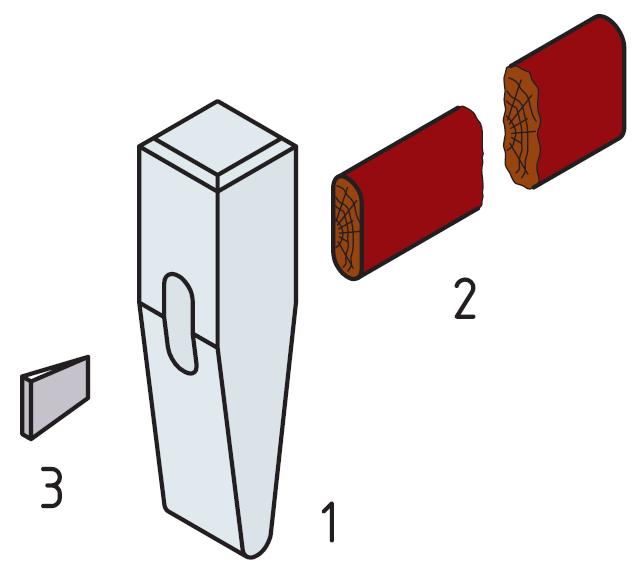

_{نقشه‌ی انفجاری:}_{نقشه‌ای است که اجزای یک مجموعه را به صورت بازشده معرفی می‌کند و معمولاً به صورت سه‌بُعدی ارائه می‌شود. اين نقشه‌ را «نقشه‌ی بازشده» هم می‌گويند.}
